Sut i Ddewis Cynwysyddion MMKP82 yn Wyddonol: Canllaw Cynhwysfawr O Nodweddion I Gymwysiadau
Oct 15, 2025| I. Nodweddion Craidd Cynwysorau MMKP82

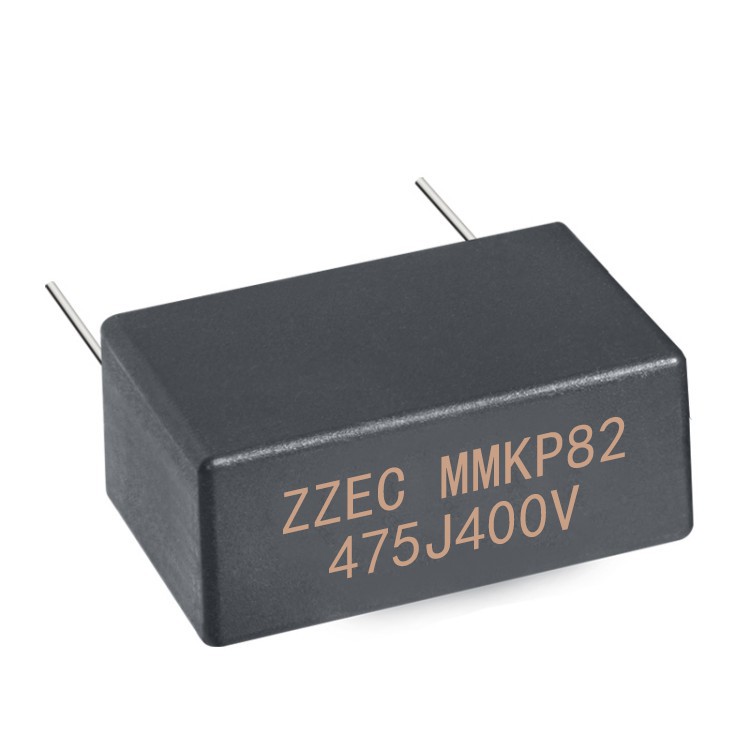

Fel fersiwn wedi'i huwchraddio o'r gyfres CBB81, mae cynwysyddion MMKP82 yn defnyddio ffilm polypropylen metelaidd dwyochrog fel dielectric ac electrodau. Wedi'u cyfuno â chasin plastig gwrth-fflam a photio resin epocsi (gradd UL94V-0), maent yn cynnig y manteision sylweddol canlynol:
1. Manteision Perfformiad Trydanol
Colled Isel ac Amlder Uchel-Nodweddion: Tangiant colled Llai na neu'n hafal i 0.001 (20 gradd , 1kHz), ymwrthedd cyfres gyfatebol (ESR) mor isel ag 1mΩ, sy'n addas ar gyfer cylchedau amledd uchel dros 1MHz.
Gwrthsefyll foltedd uchel a chynhwysedd cerrynt: Ystod foltedd graddedig o 800Vdc i 2000Vdc, gyda modelau dethol yn cefnogi hyd at gerrynt graddedig 5A. Yn gwrthsefyll-ymchwyddiadau gorfoltedd tymor byr o hyd at 175% o'r foltedd graddedig.
Sefydlogrwydd tymheredd: Amrediad tymheredd gweithredu -40 gradd i +105 gradd . Dim ond 1.25%/ gradd o fewn yr ystod +85 gradd i +105 gradd yw'r cyfernod dargyfeirio foltedd.
2. Manteision Amgylcheddol a Strwythurol
Hunan{0}}iachau a dibynadwyedd: Mae electrodau ffilm tenau wedi'u meteleiddio yn dangos galluoedd hunan-atgyweirio, gyda gwrthiant inswleiddio Yn fwy na neu'n hafal i 30,000MΩ (pan fo C Yn llai na neu'n hafal i 0.33μF).
Gwrthiant fflam a gwrthsefyll lleithder: Strwythur cwbl gaeedig wedi'i ardystio i safonau gwrth-fflam UL94V-0, gyda sgôr amddiffyn lleithder IPX4 sy'n addas ar gyfer amgylcheddau diwydiannol llaith.
II. Canllaw Dewis Paramedr Allweddol
1. Tabl Cymharu Paramedr Craidd
| Eitem Paramedr | Ystod Nodweddiadol | Blaenoriaeth Dethol |
| Foltedd Cyfradd | 800Vdc/1000Vdc/2000Vdc | Rhaid bod o leiaf 20% yn fwy na foltedd brig y gylched |
| Ystod Cynhwysedd | 0.001μF~1.2μF | Wedi'i gyfrifo yn seiliedig ar amledd soniarus neu ofynion hidlo |
| Goddefgarwch Gallu | ±3%(H)/±5%(J)/±10%(K) | Argymhellir ar gyfer cylchedau -amledd uchel: Llai na neu'n hafal i ±5% |
| Tangent Angle Colled | Llai na neu'n hafal i 0.001 | Mae is yn well i leihau colledion thermol |
| Graddfa Tymheredd | -40 gradd ~+105 gradd | Mae angen derating pan fydd y tymheredd amgylchynol yn uwch na 85 gradd |
2. Egwyddorion Paru Paramedr
Cyfateb foltedd: Er enghraifft, mewn cyflenwadau pŵer gyrrwr LED, os yw foltedd brig y gylched yn 1500V, dylid dewis model 2000Vdc i ddarparu ymyl diogelwch.
Cyfrifiad Cynhwysedd: Mewn cylchedau soniarus LLC, rhaid cyfrifo cynhwysedd gan ddefnyddio'r fformiwla
, gyda gwerthoedd nodweddiadol yn amrywio o 0.033μF i 0.1μF.
Iawndal Tymheredd: Ar +105 amodau gweithredu gradd, rhaid gostwng foltedd gwrthsefyll gwirioneddol model 2000Vdc i 2000 - (105-85) × 1.25% × 2000=1500Vdc.
III. Senarios Cymhwysiad Nodweddiadol ac Enghreifftiau Dethol
Mae nodweddion colled {{0}amledd uchel, isel-cynwysyddion MMKP82 yn golygu mai nhw yw'r dewis a ffefrir yn y meysydd canlynol:
1. Offer Electronig Pŵer
Gorsafoedd Codi Tâl Ynni Newydd: Defnyddir mewn cylchedau soniarus (topoleg LLC/LCC). Model a argymhellir: 1000Vdc/0.047μF, colled Llai na neu'n hafal i 0.00081.
Cyflenwadau pŵer gyrrwr LED: Yn addas ar gyfer datrysiadau pŵer uchel sy'n fwy na 100W, megis y model 2000Vdc/0.1μF, sy'n bodloni gofynion tymheredd eang o -40 gradd i +105 gradd .
2. Rheoli Defnyddwyr Electronig a Diwydiannol
Hi{0}}Fi Audio Crossovers: Mae model 630V/33nF (333J) yn darparu eglurder amledd uchel uwch, gan wella cyfoeth canol ystod lleisiol ac estyniad amledd isel.
Cyflenwadau Pŵer Rig Mwyngloddio ac Offer Uwchsonig: Dewiswch fodel 1600Vdc/0.01μF ar gyfer ymwrthedd ymchwydd cerrynt pwls, gan ymestyn oes offer.
3. Modurol Electronig
Gwrthdroyddion Cerbydau: Argymhellir y model 1000Vdc/0.068μF ar gyfer bodloni safonau profion cylch tymheredd a lleithder ISO 16750-4.
IV. Ystyriaethau Dethol
1. Dilysiad Addasrwydd Amgylcheddol
Amgylchedd Lleithder a Gwres: Cadarnhau cydymffurfiad cynnyrch â phrofion lleithder a gwres GB/T 2423.4-2008 (40 gradd, 93% RH) i atal pydredd cynhwysedd sy'n fwy na 5%.
Straen Mecanyddol: Ar gyfer gosodiadau math plwm rheiddiol, sicrhewch radiws plygu plwm Yn fwy na neu'n hafal i 5mm i atal toriad electrod mewnol.
2. Cadwyn Gyflenwi a Gwirio Ardystio
Cydymffurfiaeth Safonol: Blaenoriaethu cynhyrchion sy'n cydymffurfio â GB10190 (IEC 60384-16). Darparu adroddiadau prawf trydydd parti ar gyfer paramedrau critigol.
Cysondeb Swp: Ei gwneud yn ofynnol i gyflenwyr ddarparu data cyfradd basio swp gyda gwyriad cynhwysedd Llai na neu'n hafal i ±5% i atal sifftiau pwynt cyseiniant cylched oherwydd gwasgariad paramedr.
3. Cydweddoldeb Amnewid
Wrth gymryd lle'r gyfres CBB81, nodwch ôl troed 30% yn llai'r MMKP82. Rhaid ail-werthuso gofod gosodiad PCB yn unol â hynny.
Casgliad
Dylai'r dewis o gynwysyddion MMKP82 flaenoriaethu topoleg cylched, straen amgylcheddol, a gofynion dibynadwyedd. Gellir cyflawni proses gwneud penderfyniadau gwyddonol drwy ddull tri cham: paru paramedr, addasu senarios, a dilysu cydymffurfiaeth. Cynghorir peirianwyr i flaenoriaethu cynhyrchion brand gydag ardystiadau cynhwysfawr a pherfformiad hirdymor profedig mewn amgylcheddau tymheredd uchel a lleithder uchel yn seiliedig ar amodau gweithredu gwirioneddol, a thrwy hynny leihau costau cynnal a chadw yn y dyfodol.
(Sylwer: Mae'r data yn y ddogfen hon yn seiliedig ar ddogfennaeth dechnegol sydd ar gael yn gyhoeddus a safonau'r diwydiant. Rhaid dilysu detholiad penodol yn erbyn manylebau diweddaraf y gwneuthurwr.)
[Crynodeb Strwythuredig]
Nodweddion Craidd: Colled uchel -amledd isel-, gwrthsefyll foltedd uchel, amrediad tymheredd eang, ymwrthedd lleithder gwrth-fflam-
Paramedrau Allweddol: Foltedd (800-2000Vdc), Cynhwysedd (0.001-1.2μF), Colli Llai na neu'n hafal i 0.001
Cymwysiadau Nodweddiadol: Gorsafoedd gwefru ynni newydd, gyrwyr LED, croesfannau Hi-Fi, gwrthdroyddion modurol
Peryglon Dethol: Gweithrediad gorfoltedd, gan anwybyddu deriad tymheredd, perfformiad gwres llaith heb ei ddilysu
[Nodyn Dyfynnu]: Data a gasglwyd o safonau diwydiant ac adnoddau technegol cyhoeddus. Paramedrau penodol yn amodol ar daflenni data diweddaraf y gwneuthurwyr.
